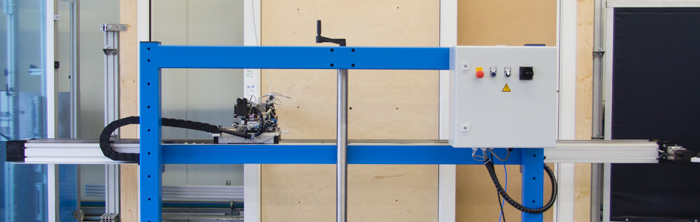

Servoelektrisch angetriebene Testeinrichtung zur Prüfung von Schiebetüren

Beschlagindustrie

Die Zacher COMPONENT GmbH stellt Dauerteststände zur Prüfung von Fenster- und Türbeschlägen her. Diese dienen der Qualitätssicherung der laufenden Produktion und dem Test von Neuentwicklungen. Unsere Standardkomponenten sind kundenspezifisch konfigurierbar. Eine speziell entwickelte Steuerungstechnik, verbunden mit präziser Messtechnik und Auswerteelektronik, ermöglicht eine praxisnahe Simulation und eine Visualisierung der Messergebnisse. Diese geben Ihnen Aufschluss über erforderliche Maßnahmen und Optimierungen innerhalb Ihrer Entwicklungstätigkeit. Die Testdaten können archiviert werden und dienen somit der lückenlosen Dokumentation im Rahmen Ihres QS - Managementsystems.

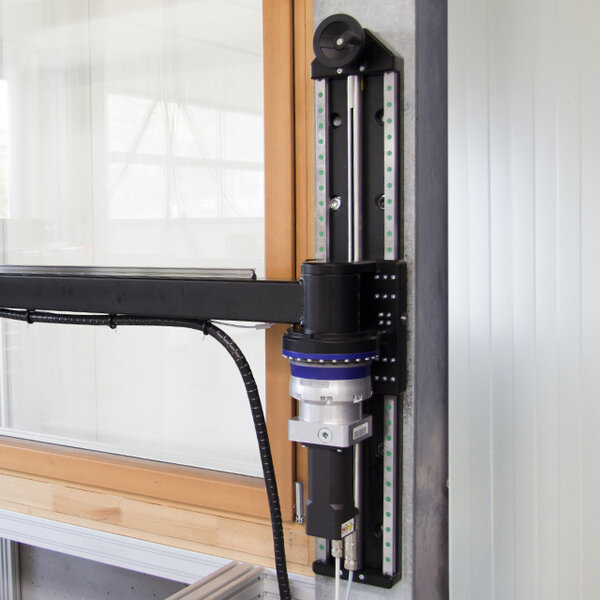

Prüfmodul für Drehkipp-Beschläge - 90° (FTPS 90)
Drehkipp-Prüfmodul FTPS 90
  • zur DIN-gerechten Qualitätsprüfung von Drehkipp-Beschlägen für Fenster und/oder Fenstertüren nach DIN EN 1191
    und DIN EN 13126-8
  • Steuerungstechnik zur praxisnahen Simulation sowie Erfassung und Speicherung der Messwerte
Prüfkörper
  • Fenster und Fenstertüren, H: 350-3000 mm, B: 350-1600 mm
  • Öffnungswinkel: max. 90°
  • Masse: max. 250 kg

Mechanische Daten
  • Antriebsdrehmoment Betätigerarm: max. 950 Nm
  • Antriebsdrehmoment Betätigerantrieb: max. 20 Nm

Anschlussmedien
  • 230 VAC, 0.8 kW,
  • Druckluft trocken, 5 bar

Optionales Zubehör
  • Aufspannwand zur Aufnahme von Prüfmodul und Prüfkörper
  • manuelle Höhenverstellung des Betätigerarms mit Spindelantrieb
  • Absturzsicherung des Fensterflügels
  • Antriebsmodul für nach außen öffnende Fenster
    (Outward-Opening)
  • Sicherheitsabtrennung für Prüfstände
  • Referenzmodul zum Abgleich des Drehmomentensensors
  • Messtechnik für Geschwindigkeitsmessung
  • Messtechnik für Betätigerdrehmoment und Schließkraft
  • PC-Wagen
  • Testbaustein Dreh-Öffnungsbegrenzung
    (Ergänzende Prüfung zu EN 13126-8)
Prüfmodul für Drehkipp-Beschläge - 180° (FTPS 180)
Drehkipp-Prüfmodul FTPS 180
  • zur DIN-gerechten Qualitätsprüfung von Drehkipp-Beschlägen für Fenster und/oder Fenstertüren nach DIN EN 1191
    und DIN EN 13126-8
  • Steuerungstechnik zur praxisnahen Simulation, Erfassung und Speicherung der Messwerte
Prüfkörper
  • Fenster und Fenstertüren, H: 350-3300 mm, B: 750-2000 mm
  • Öffnungswinkel: max. 180°
  • Masse: max. 200 kg

Mechanische Daten
  • Antriebsdrehmoment Betätigerarm: max. 1300 Nm
  • Antriebsdrehmoment Betätigerantrieb: max. 20 Nm

Anschlussmedien
  • 230 VAC, 1.2 kW,
  • Druckluft trocken, 5 bar

Optionales Zubehör
  • Aufspannwand zur Aufnahme von Prüfmodulen und Prüfkörper
  • Sicherheitsabtrennung für Prüfstand
  • Refernzmodul zum Abgleich des Drehmomentensensors
  • Messtechnik für Geschwindigkeitsmessung
  • Messtechnik für Betätigerdrehmoment und Schließkraft
  • PC-Wagen
  • Betätigerarmverlängerung
Prüfkomponente für Hebeschiebe- und Schiebekipp-Systeme (STPS)
Schiebetürenprüfstand STPS
  • zur DIN-gerechten Qualitätsprüfung von Beschlägen für Hebeschiebe-Fenster und -Fenstertüren (HS) gemäß EN 13126-16 und Beschläge für Schiebekipp-Fenster und -Fenstertüren (SK) nach EN 13126-17
  • Steuerungstechnik zur praxisnahen Simulation, Erfassung und Speicherung der Messwerte
Prüfkörper
  • Zarge
  • HS bis Flügelgröße (3500 x 3500) mm (BxH)
    bis max. 500 kg Flügelgewicht
  • SK bis Flügelhöhe (3500 x 2360) mm (BxH)
    bis max. 200 kg Flügelgewicht
  • Laufrollen

Mechanische Daten
  • Lineare Verstellkraft max. 1000 N
  • Antriebsdrehmoment Betätigerantrieb max. 40 Nm
  • Verschiebegeschwindigkeit variabel einstellbar, max. 0.7 m/s

Messwerte:

  • Betätigerdrehmoment, Verschiebekraft, Verschiebegeschwindigkeit

Maße Prüfkomponente:

  • (2750 x 1600 x 1000) mm (B x H x T), abhängig von
    Prüfkörpergröße

Anschlussmedien

  • 230 VAC, 0.8 kW
  • Druckluft trocken, 5 bar
Prüfkomponente für Hebeschiebe-Systeme (HSTPS)
Schiebetürenprüfstand HSTPS
  • Testeinrichtung zur DIN-gerechten Qualitätsprüfung von Hebeschiebe-Fenster und -Fenstertüren gemäß DIN EN 13126-16
  • Steuerungstechnik zur praxisnahen Simulation, Erfassung und Speicherung der Messwerte

Prüfkörper

  • Zarge, zu öffnende Teile
  • HS bis Flügelgröße (3500 x 3500) mm (BxH)
    bis max. 500 kg Flügelgewicht
  • Laufrollen

Mechanische Daten
  • Lineare Verstellkraft max. 1000 N
  • Antriebsdrehmoment Betätigerantrieb max. 40 Nm
  • Verschiebegeschwindigkeit variabel einstellbar max. 0,7 m/s

Messwerte

  • Betätigerdrehmoment, Verschiebekraft, Verschiebegeschwindigkeit
  • Optional: Überwachung von Dämpfungskennlinien
                 Soft-Close/Soft-Stop

Maße Prüfeinrichtung

  • (2750 x 1600 x 1000) mm (B x H x T), abhängig von Prüfkörpergröße

Anschlussmedien

  • 230 VAC, 0.8 kW
  • Druckluft trocken, 5 bar
Prüfkomponente für Faltschiebe-Fenster- und Faltschiebe-Fenstertürbeschläge (FSTPS)
Faltschiebetürprüfstand FSTPS
  • Testeinrichtung zur DIN-gerechten Qualitätsprüfung von Hebe- und Führungsbeschlägen von Faltschiebe-Fenster und -Fenstertüren gemäß DIN EN 13126-15: 2008
  • Steuerungstechnik zur praxisnahen Simulation, Erfassung und Speicherung der Messwerte

Prüfkörper

  • Zarge, zu öffnende Teile
  • Falttür-Beschlag bis Flügelgröße (850 x 2400) mm (BxH)
    bis max. 80 kg Flügelgewicht
  • Laufrollen

Mechanische Daten
  • Lineare Verstellkraft max. 1000 N
  • Antriebsdrehmoment Betätigerantrieb max. 40 Nm
  • Verschiebegeschwindigkeit variabel einstellbar max. 0,7 m/s

Messwerte

  • Betätigerdrehmoment, Geschwindigkeitsverlauf

Maße Prüfeinrichtung

  • (2750 x 1600 x 1000) mm (B x H x T)

Anschlussmedien

  • 230 VAC, 1.2 kW
Griff- und Getriebe-Prüfstand (GUGPS)
Griff- und Getriebe-Prüfstand
  • Testeinrichtung zur DIN-gerechten Qualitätsprüfung von
    Kammer- und Stulpgetrieben gemäß DIN EN 13126-3:2012,
    EN 13126-8:2018-01 und EN 1191:2013
  • Steuerungstechnik ermöglicht modifizierbare Krafteinleitung, programmierbare Zyklenzahl (z. B. für Dauerprüfung des Getriebes) und Archivierung der Messwerte

Prüfkörper

  • Griff und Getriebe von Kammer- und Stulpgetrieben

Prüfeinrichtung
  • Maße: (2120 x 1422 x 905) mm (B x H x T)
  • Masse: 253 kg (Prüfkomponente inkl. Schaltschrank)

Mechanische Daten

  • Antriebsdrehmoment Betätigerantrieb Griff: max. 40 Nm
  • Lineare Verstellkraft vom Linearaktuator: max. 500 N
  • Wegabhängige Kraft auf Riegelstange: max. 500 N
  • Axialkraft auf den Griff: max. 500 N

Messwerte

  • Drehwinkel, Drehmoment,Rotationsgeschwindigkeit
    und Axialkraft am Griff
  • Hubweg und Gegenkraft an Riegelstange

Anschlussmedien

  • 230 VAC, 2.3 kW
Prüfstation für Eckumlenkungen (EPS)
Prüfstation für Eckumlenkungen
  • Testeinrichtung zur Qualitätsprüfung von Eckumlenkungen (Endkontrolle)
  • Steuerungstechnik ermöglicht praxisnahe Simulation, Erfassung und Speicherung der Messwerte

Prüfkörper

  • Eckumlenkungen für Fenster und Fenstertüren

Mechanische Daten

  • Prüfkraft: max. 50 N
  • Prüfgeschwindigkeit: 10 mm/s
  • Prüfweg: 40 mm

Messwerte

  • Betätigerkraft in Zug-Druck-Richtung

Maße Prüfstation

  • (506 x 281 x 308) mm (B x H x T)

Anschlussmedien

  • 230 VAC, < 1.2 A

Optionales Zubehör

  • Hilfseinrichtung zum Nullpunktabgleich der
    Kraftmesstechnik (Zug, Druck)
    Maße: (506 x 720 x 365) mm (B x H x T) mit EPS
Mehrfachverriegelungsprüfstand/Gesperretest (GPS)
Mehrfachverriegelungsprüfstand/
Gesperretest (GPS)
  • zur DIN-gerechten Qualitätsprüfung von Türbeschlägen (Sperrschlosssysteme)
  • zur praxisnahen Simulation nach DIN EN 1191
Prüfkörper
  • Sperrschlosssysteme mit einem Haupt- und bis zu vier Nebenschlössern getrennt ansteuerbar
  • Stulpmaß: 22-97 mm
  • Abstand Zylinder - Klinke: 85/88/92/94 mm

Mechanische Daten
  • einstellbare Belastung der Verriegelungspunkte: < 150 N
  • Antriebsdrehmoment Betätigerantrieb: 40 Nm

Messwerte:

  • Betätigerdrehmoment

Maße Prüfeinrichtung:

  • 736 x 2644 x 890 mm (B x H x T)

Anschlussmedien

  • 230 VAC, 0,8 kW
  • Druckluft trocken, 5 bar

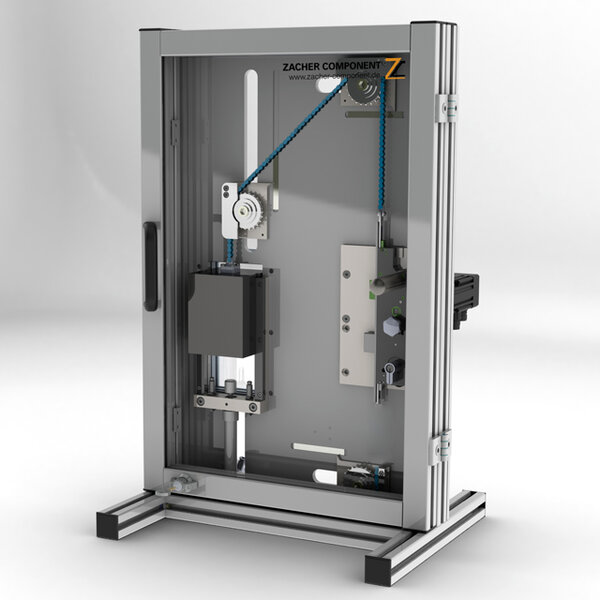

Prüfstand für Einsteckschlösser mit Mehrfachverriegelung (TPS)
Prüfstand für Einsteckschlösser mit Mehrfachverriegelung (TPS)
  • Testeinrichtung zur Funktions- und Lebensdauerprüfung von Schlosssystemen nach EN 1191 und DIN 18251-3
  • Steuerungstechnik zur praxisnahen Simulation sowie Erfassung und Speicherung der Messwerte
Prüfkörper
  • Einsteckschlosssysteme griffbetätigt und zylinderbetätigt
  • Stulpmaß: 22-97 mm
  • Abstand Zylinder-Klinke: 85/88/92/94 mm

Mechanische Daten
  • Zusatzlast 100 N pneumatisch entkoppelbar
  • Antriebsdrehmoment Betätigerantrieb: max. 20 Nm

Messwerte:

  • Betätigerdrehmoment

Maße Prüfeinrichtung:

  • (500 x 794 x 408) mm (B x H x T)

Anschlussmedien

  • 230 VAC, 0.8 kW,
  • Druckluft trocken, 5 bar

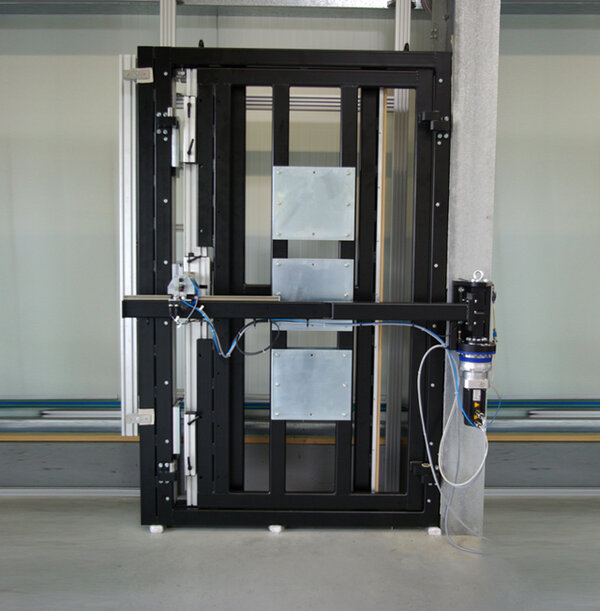

Prüfstand für Türbeschläge (QM 342)
Prüfstand für Türbeschläge
(QM 342)
  • Testeinrichtung zur DIN-gerechten Qualitätsprüfung von zylinderbetätigten Türbeschlägen
  • zur praxisnahen Simulation und die Speicherung der Werte in Datenbanken nach EN 1191 und DIN 18251-3
Prüfkörper
  • Türschlosssysteme mit einem Hauptschloss mit Falle und bis zu vier Nebenschlössern optimal auch mit Falle
  • Stulpmaß: 22-97 mm
  • Abstand Zylinder - Klinke: 85/88/92/94 mm

Mechanische Daten
  • Masse der Prüftür < 200 kg
  • Antriebsdrehmoment Betätigerantrieb 40 Nm
  • Antriebsdrehmoment Betätigerarm 1000 Nm

Messwerte:

  • Betätigerdrehmoment

Anschlussmedien

  • 230 VAC, 0.8 kW,
  • Druckluft trocken, 5 bar
SOFTWARE
InView - Bedien- und Visualisierungssoftware
Bedienoberfläche für Drehkipp-Prüfmodul FTPS 90
  • ohne Installation unter allen üblichen Windows-Versionen lauffähig
  • einfache Bedienung Ihres Teststandes durch Teach-Modus und Meldungssystem
  • Anzeige und Speicherung aller Messwerte je Prüfzyklus
  • zahlreiche Optionen:
    +  Experten-Modus
    +  Bildschirmsperre
    +  E-Mail-Benachrichtungen
    +  Drehmomentensensorabgleich mit dem Refernzmodul
    +  DOEB-Prüfung
    +  Erweiterung für Outward-Opening-Fenster
    +  auf Anfrage auch in Englisch, Französisch oder Italienisch
ZUBEHÖR
Aufspannwand 90 (Z-AW 90)
Aufspannwand Z-AW 90
  • zerstörungsfreie Aufnahme von links- und rechtsangeschlagenen Fenster und Fenstertüren mit einem Öffnungswinkel bis 90°
  • stabile HEB 200-Trägerkonstruktion mit Wand-, Decken- oder Bodenbefestigung
  • stufenlose Anpassung an Prüfkörpergröße

    Kompatibilität:
    FTPS 90
Aufspannwand 180 (Z-AW 180)
Aufspannwand Z-AW 180
  • zerstörungsfreie Aufnahme von links- und rechtsangeschlagenen Fenster und Fenstertüren mit einem Öffnungswinkel bis 180°
  • stabile HEB 200-Trägerkonstruktion mit Wand-, Decken- oder Bodenbefestigung

    Kompatibilität: FTPS 180
Manuelle Höhenverstellung (Z-MH)
Manuelle Höhenverstellung
(Z-MH)
  • stufenlose Höhenverstellung des Betätigerarms
  • Verstellbewegung mittels Handrad und Trapezgewindespindel
  • Höhenverstellbereich: 700 mm

    Kompatibilität: FTPS 90 in Verbindung mit
                            Aufspannwand Z-AW 90
Outward-Opening-Modul (Z-OO)
Outward-Opening-Modul (Z-OO)
  • zur Prüfung von nach außen öffnenden Kipp-/Klapp-Fenstern
    (Top-Hung/Side-Hung)
  • Öffnungswinkel Top-Hung: max. 40° bei Fensterhöhe 1600 mm
  • Öffnungsgeschwindigkeit des Fensterflügels: max. 0,8 m/s
  • Messung: Öffnungswinkel, Betätigerdrehmoment
  • Kopplung: Olivenanbindung Vierkant 7 mm oder Griffadapter
  • Optinales Zubehör: Monatgerahmen zur Anbindung des Prüfkörpers an Aufspannwand Z-AW 90

    Kompatibilität:  Prüfmodul FTPS 90
Sicherheitseinrichtung (Z-SE)
Sicherheitseinrichtung (Z-SE)
  • Für sicheren Betrieb des Prüfstandes ist durch die europäische Maschinenrichtlinie 2006/42/EG eine Sicherheitseinrichtung gefordert
  • Unsere Empfehlung: Aluminiumschutzzaunsystem, individueller Aufbau entsprechend örtlicher Gegebenheiten
  • Flächenelmente nach Kundenwunsch
    (z. B. Wellengitter, PC, Acryl)
  • Zugang nach Kundenwunsch über Schwenk- oder Doppelschwenktüren, Türen mit Sicherheitsschaltern überwacht

    Kompatibilität: FTPS 90/180, STPS, HSTPS, FSTPS
Referenzmodul zum Abgleich des Drehmomentensensors (Z-RM 20)
Refernzmodul RM 20
Referenzmodul RM 20 mit höhenverstellbarer Unterkonstruktion
  • Überprüfung und Abgleich des Drehmomentensensors und der dazugehörigen Auswerteelektronik
  • Prüfmoment: +/-20 Nm
  • Maße: (500 x 560 x 170) mm
  • Gewicht: ca. 28 kg
  • Kopplung: Welle mit D = 16 mm, mit Querbohrung Ø 8
  • Anschlussmedien: keine notwendig
  • Optionales Zubehör: stufenlos elektrisch höhenverstellbare Unterkonstruktion (H: 1010-1490 mm)

    Kompatibilität: FTPS 90/180
PC-Wagen (Z-PCW)
PC-Wagen (Z-PCW)
  • Aufnahme: Steuerschranks, PC, Tastatur und Bildschirm
  • ergonomische Arbeitshöhe und flexible Arbeitsposition
  • Maße: (600 x 950 x 520) mm (B x H x T)

    Kompatibilität: FTPS 90/180
Dreh-Öffnungsbegrenzer-Prüfung (Z-DOEB)
Dreh-Öffnungsbegrenzer-Prüfung (Z-DOEB)
  • ergänzende Prüfung gemäß EN 13126-8 einer
    Dreh-Öffnungsbegrenzung (DOEB)
  • DOEB-Prüfung in kompletten Drehkipp-Prüfzyklus integrierbar
  • Bezugsgeschwindigkeit Fensterflügel: 0,6 m/s
  • Optionale Erweiterung der Steuerungs- und Visualisierungssoftware:
    +  Ruhezeit, Öffnungswinkel und -geschwindigkeit,
        Testhäufigkeit einstellbar
    +  Detektierung bei Veränderungen des Öffnungswinkels
    +  Auswertung der DOEB-Geschwindigkeit

    Kompatibilität: Prüfmodul FTPS 90/180
weiteres Zubehör für Prüfmodule FTPS 90/180
  • Messtechnik für Geschwindigkeitsmessung

  • Messtechnik für Betätigerdrehmoment und Schließkraft

  • Betätigerarmverlängerung
